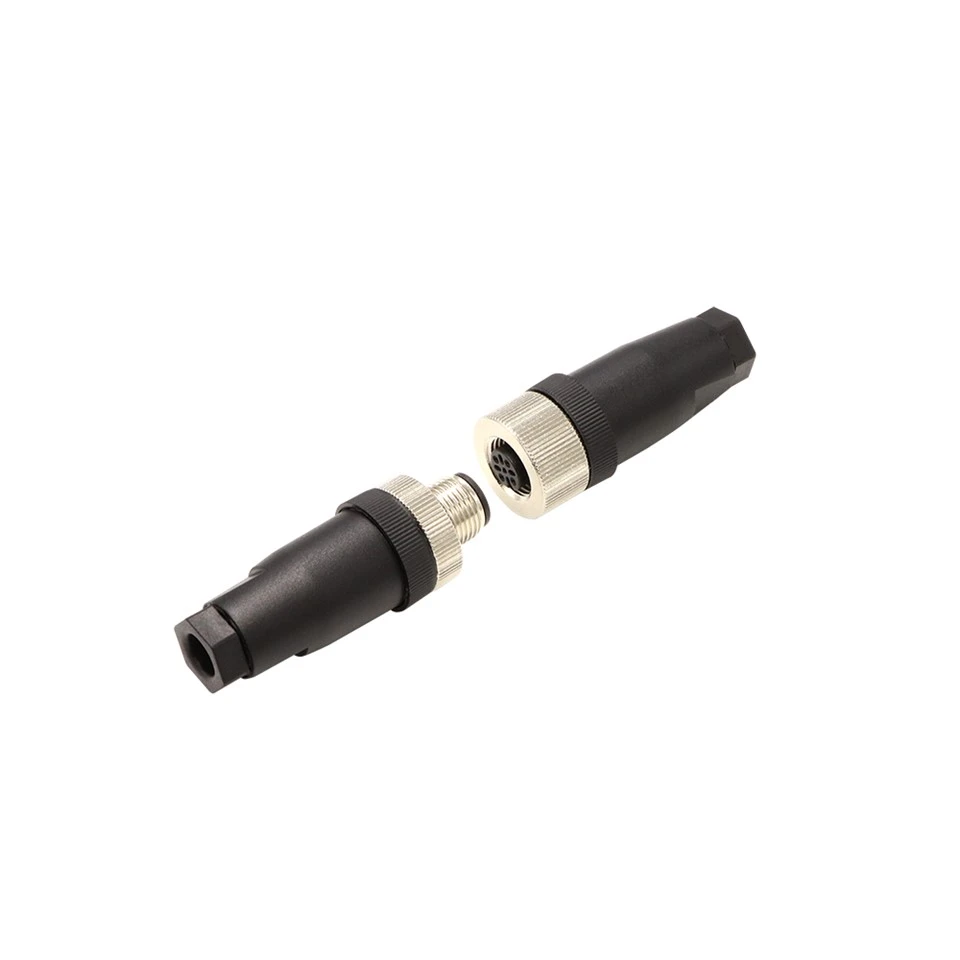

M12 8 Pin Lieljaudas ūdensizturīgs savienotājs IP67
Dongguan Hejiaxin Technology Co., Ltd. ir viens no vadošajiem m12 8 pin lieljaudas ūdensnecaurlaidīga savienotāja ip67 ražotājiem un piegādātājiem Ķīnā. Lūdzu, nekautrējieties vairumtirdzniecībā šeit ražot izturīgus produktus, kas ražoti Ķīnā, un saņemiet cenrādi no mūsu rūpnīcas. Visi pielāgotie produkti ir ar augstu kvalitāti un konkurētspējīgu cenu.
Tehniskās specifikācijas
|
Parametrs |
Specifikācija |
|
Sprieguma reitings |
AC250V |
|
Pašreizējais Rating |
Mazāks vai vienāds ar 6A |
|
Kontaktdakšas laiki |
1500 |
|
Maksimālais kabeļa OD |
Mazāks vai vienāds ar 6,0 mm |
|
Ķēdes struktūra |
Paralēli |
|
Kontakta pretestība |
10mΩ |
|
Izolācijas struktūra |
500MΩatDC500V |
|
Sprieguma izturība istabas temperatūrā |
1,5 KV |
|
Temperatūras novērtējums |
-20 grādi ~+85 grādi |
|
Ūdensizturīgs līmenis |
IP67 |
Materiālu specifikācijas
|
Parametrs |
Specifikācija |
|
stieple Materiāls |
PVC, gumija |
|
Džeka materiāls |
PVC |
|
Piespraudes materiāls |
Nikle{0}}pārklāts misiņš |
|
Blīvgredzens |
Gumija |

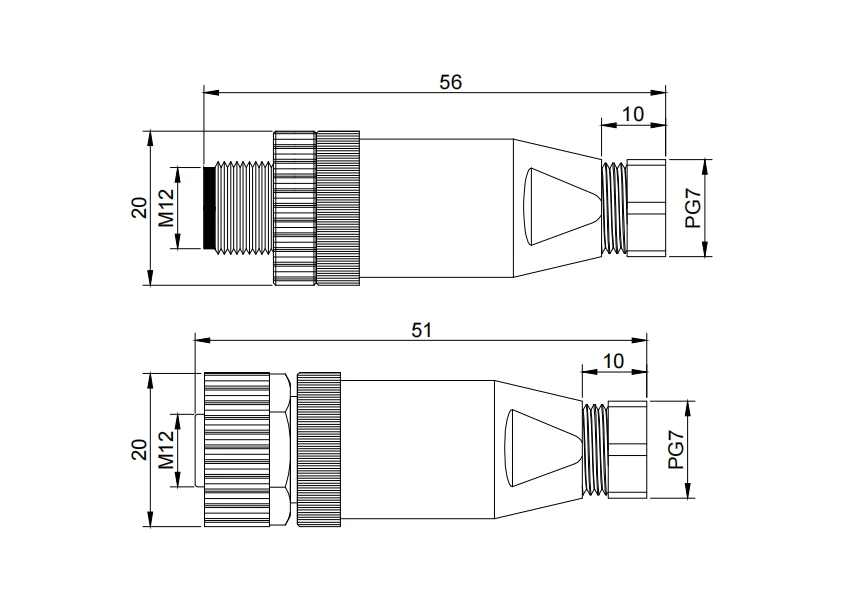

Produkta inženierijas rasējums
Izmēru rasējums nodrošina galvenos mehāniskos datus par katru pievienoto CAD izrakstu. Kopējais spraudņa garums 56,0 mm, ar savienojuma vītnes garumu 10,0 mm un kabeļa ievades vītni PG7 (metriskā vadu vītne) ar 20,0 mm garumu. Sieviešu kontaktligzdas kopējais garums 51,0 mm, ar identiskām vītnes specifikācijām: savienojuma gals 10,0 mm un PG7 kabeļa ievads 20,0 mm. Abi izmanto M12 × 1,0 savienojuma vītnes un PG7 kabeļu blīvslēga stiprināšanai. Pielaides pēc ISO 2768-m. Polarizējošās atslēgas pozīcija ir atzīmēta pareizai orientācijai. PDF/DWG ir pieejams CAD integrācijai. Pirms montāžas pārbaudiet vītnes saķeri un kabeļa blīvslēga saderību.
Produkta detaļas

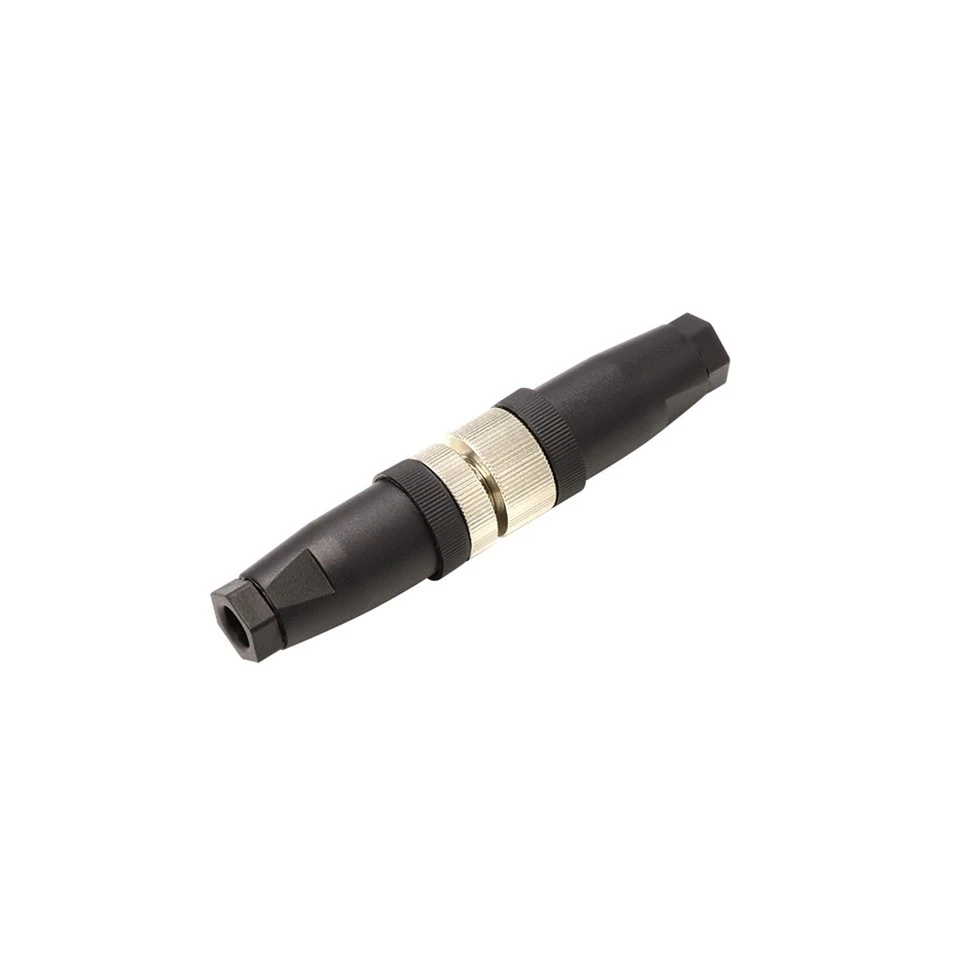

2 kontaktu tēviņš un mātīte pāroti
Šajā fotoattēlā redzams M12 sērijas 2 kontaktu variants (tapas diametrs 1,0 mm) ar pilnībā savienotiem vīrišķajiem un sievišķajiem savienotājiem. Savienojuma uzgriežņa M12 × 1.0 vītnes savienojums ar metālu pret metālu ir skaidri redzams bez atstarpes savienojuma vietā, nodrošinot mehānisko stingrību un nepārtrauktu EMI ekranēšanu. Abi korpusi ir no melna PVC, bet saskarne atklāj niķelētos misiņa pavedienus un divus centrālos kontaktus. Blīvgredzens ir vienmērīgi saspiests. Šis attēls apstiprina pareizu piemērotību un apdari, noder kvalitātes pārbaudei pirms izvietošanas uz lauka.

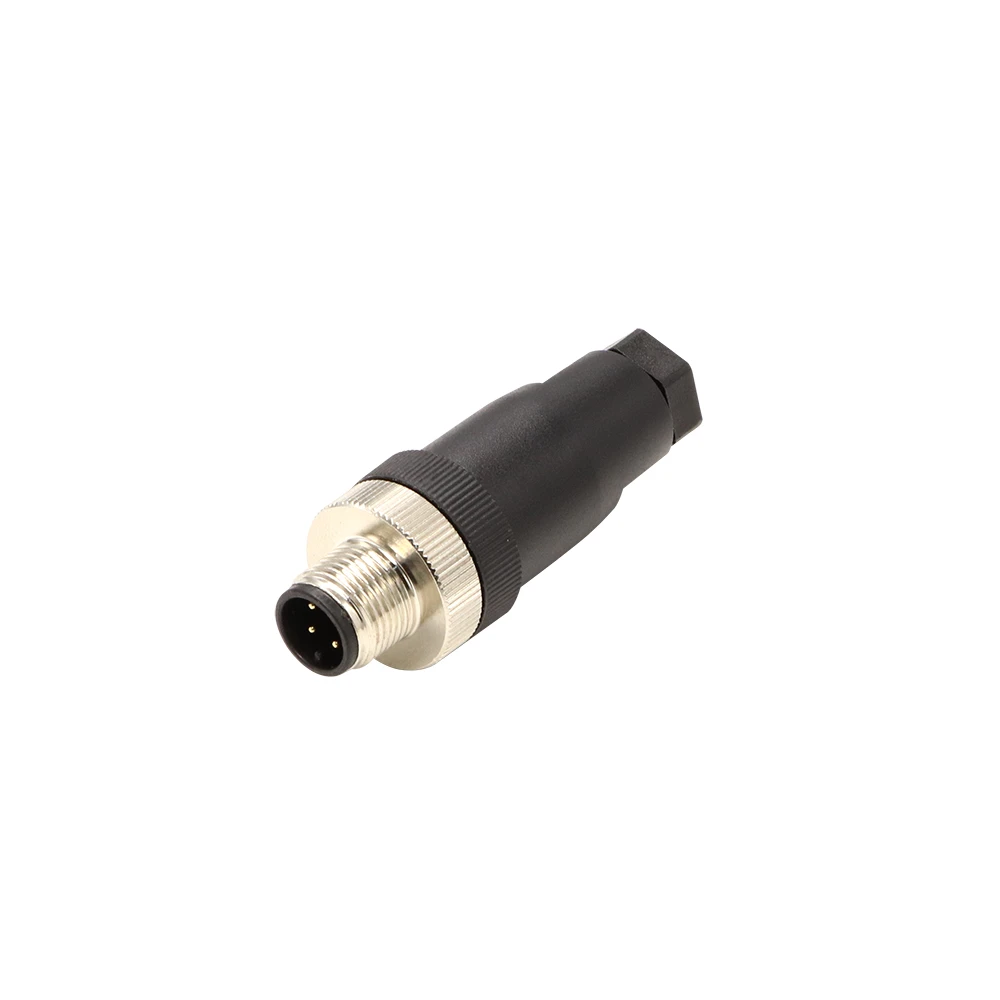

3 kontaktu vīrieša spraudnis (metāla saskarne)
Šis priekšpuses skats parāda tās pašas M12 saimes 3 kontaktu spraudni (1,0 mm diametra tapas). Trīs niķelētie misiņa kontakti ir izvietoti standarta trīsstūrveida formā, un polarizācijas atslēga atrodas pulksten 12 pozīcijā. M12×1.0 ārējā vītne un padziļinātais O veida gredzens aiz vītnes saknes ir skaidri redzami. Melnais PVC korpuss nodrošina izturīgu izolāciju. Šis attēls kalpo kā atsauce, lai pārbaudītu tapas stāvokli, pārklājuma kvalitāti un vītnes integritāti pirms savienošanas. Piemērots lietojumiem, kuriem nepieciešami trīs neatkarīgi signāli vai jaukta jaudas/signāla konfigurācija.
