M12 3 kodola ūdensizturīgs savienotājs IP68

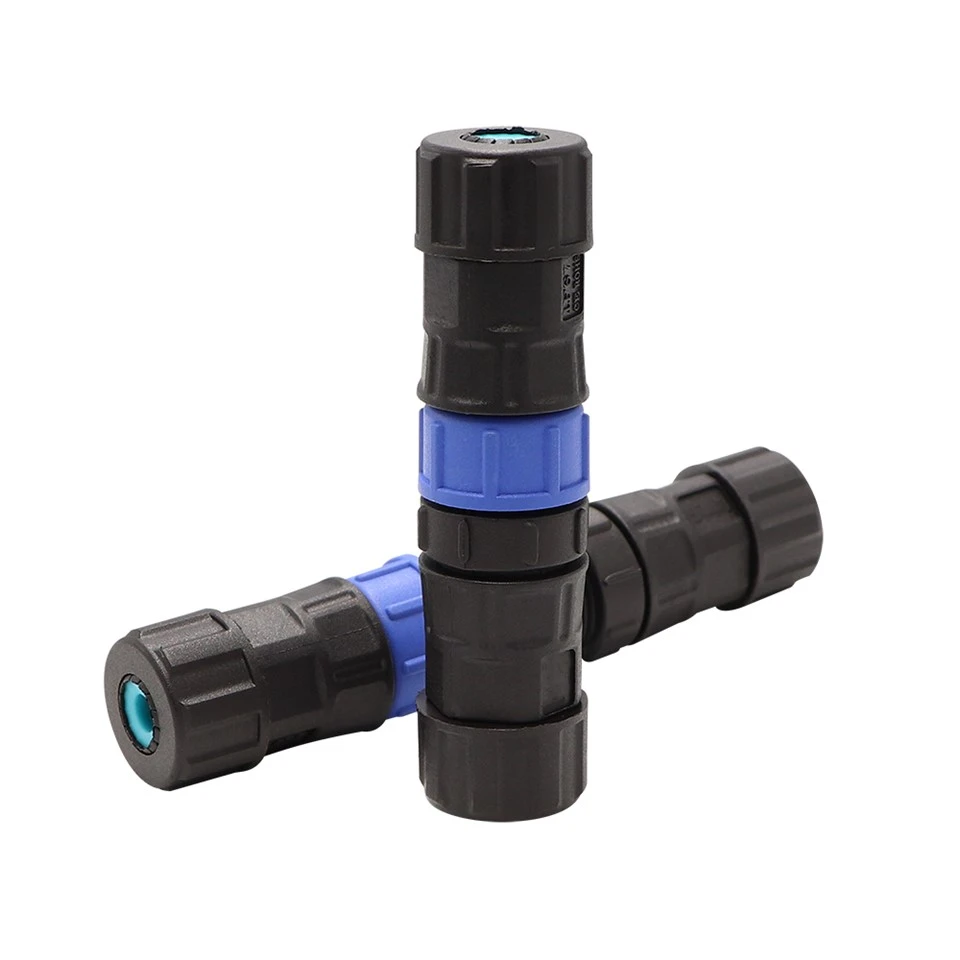

Šajā saliktajā fotoattēlā ir redzami 3 kontaktu vīrieša un sieviešu savienotāji gan vertikālā, gan horizontālā orientācijā. Melnie PVC korpusi ir konsekventi, un savienojuma saskarnes gredzens ir veidots zilā krāsā – vizuāls indikators, lai ātri identificētu IP68 blīvējuma klasi. Trīs niķelētie misiņa kontakti (1,0 mm tapas) ir redzami vīrieša priekšpusē. Zilais gredzens atšķir šo sēriju no standarta IP67 versijām, signalizējot par uzlabotu iegremdēšanas iespēju. Izmantojiet šo attēlu pozitīvai vizuālai identifikācijai pirms uzstādīšanas zemūdens vai augsta mitruma vidē.

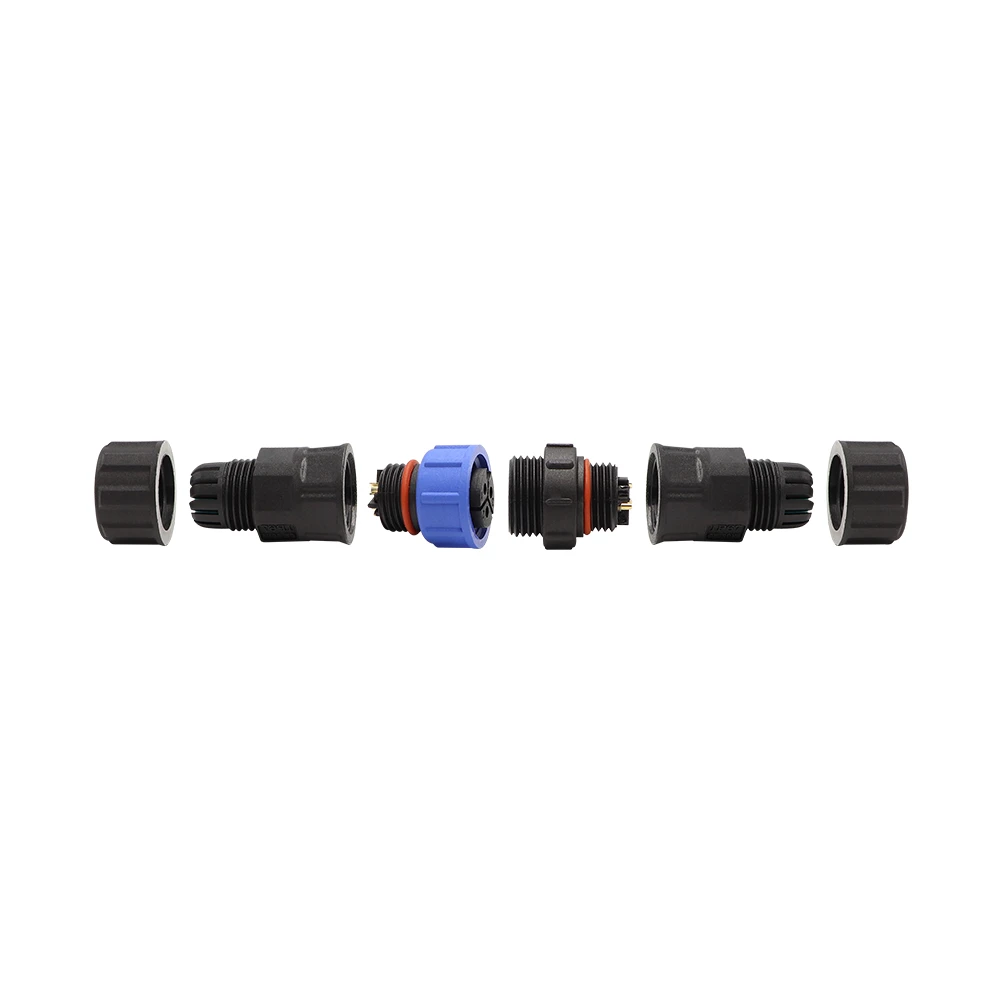

Šajā eksplozijas skata fotoattēlā redzams pilnībā izjaukts vīrišķais un sievišķais adapteris, atklājot iekšējo blīvējuma arhitektūru. Dubultie O-gredzeni (viens uz ārējās vītnes saknes, otrs iekšējā vītnes iekšpusē) ir skaidri redzami – tie ir primārie elementi, kas nodrošina IP68 aizsardzību pret iegremdēšanu. Vītņotais savienojuma uzgrieznis, kabeļa blīvslēgs un iekšējā deformācijas skava ir parādīti atsevišķi. Atkārtotai montāžai nav nepieciešami īpaši instrumenti – standarta griezes moments (0,8–1,2 Nm) uz blīvslēga nodrošina pareizu blīvējuma saspiešanu. Šis attēls palīdz apkopes brigādēm izprast blīvējuma kaudzi un pareizu montāžas secību.
