M12 7 Pin Field vadu ūdensizturīgs savienotājs IP67
Dongguan Hejiaxin Technology Co., Ltd. ir viens no vadošajiem m12 7 pin lauka vadu ūdensnecaurlaidīga savienotāja ip67 ražotājiem un piegādātājiem Ķīnā. Lūdzu, nekautrējieties vairumtirdzniecībā šeit ražot izturīgus produktus, kas ražoti Ķīnā, un saņemiet cenrādi no mūsu rūpnīcas. Visi pielāgotie produkti ir ar augstu kvalitāti un konkurētspējīgu cenu.
Tehniskās specifikācijas
|
Parametrs |
Specifikācija |
|
Sprieguma reitings |
AC250V |
|
Pašreizējais Rating |
Mazāks vai vienāds ar 6A |
|
Kontaktdakšas laiki |
1500 |
|
Maksimālais kabeļa OD |
Mazāks vai vienāds ar 6,0 mm |
|
Ķēdes struktūra |
Paralēli |
|
Kontakta pretestība |
10mΩ |
|
Izolācijas struktūra |
500MΩ pie DC500V |
|
Sprieguma izturība istabas temperatūrā |
1,5 KV |
|
Temperatūras novērtējums |
-20 grādi ~+85 grādi |
|
Ūdensizturīgs līmenis |
IP67 |
Materiālu specifikācijas
|
Parametrs |
Specifikācija |
|
stieple Materiāls |
PVC, gumija |
|
Džeka materiāls |
PVC |
|
Piespraudes materiāls |
Nikle{0}}pārklāts misiņš |
|
Blīvgredzens |
Gumija |

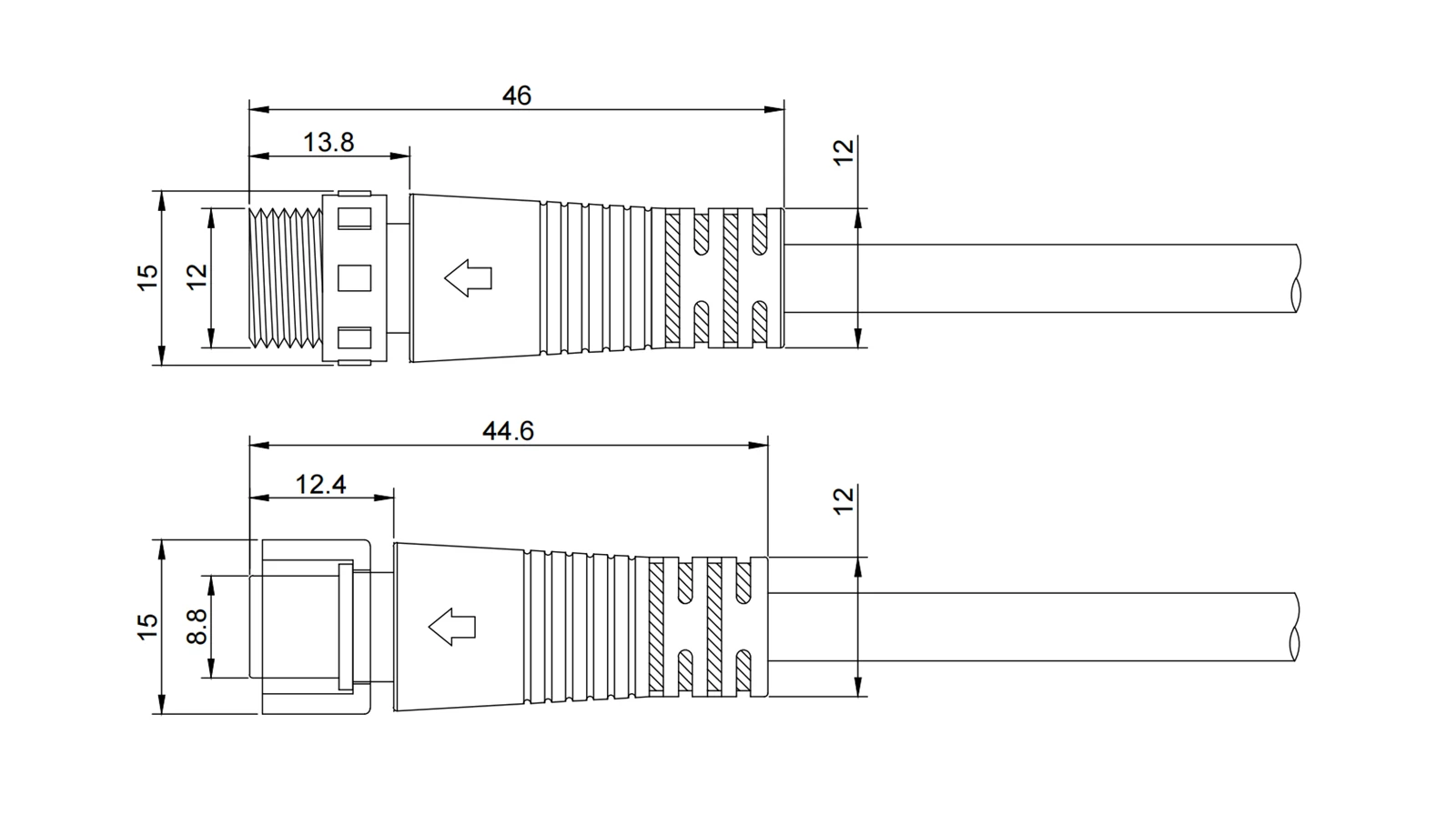

Produkta inženierijas rasējums
Izmēru rasējums sniedz galvenos mehāniskos datus par katru pievienoto CAD izrakstu. Vīriešu spraudņa kopējais garums 46,0 mm, savienojuma vītnes garums 13,8 mm, paneļa sānu vītne 12,0 mm; kabeļa ievads pieļauj līdz 6,0 mm OD. Sieviešu ligzdas kopējais garums 44,6 mm, savienojošās virsmas vītnes dziļums 12,4 mm, montāžas puse 8,8 mm — ņemiet vērā asimetriju starp vīrieša un sievietes saderināšanās garumiem. Visas vītnes M12×1,0; pielaides pēc ISO 2768-m. Elektroinstalācijas kameras iekšpuse un spaiļu skrūvju pozīcijas ir norādītas arī lauka noslēgšanas atsaucei. PDF/DWG ir pieejams CAD integrācijai. Aprēķinot paneļa atstarpi, pārbaudiet vītnes pārklāšanos un blīvējuma saspiešanu.
Produkta detaļas

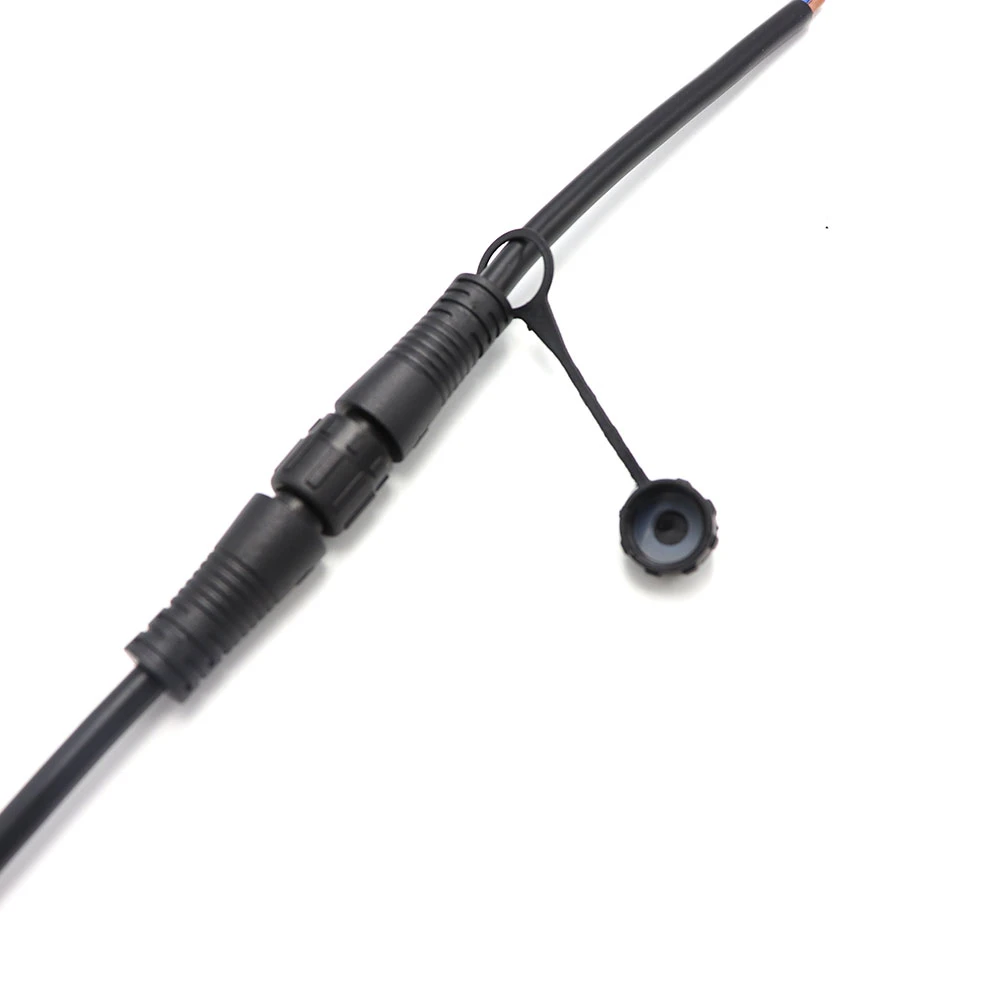

Sapārots pāris ar putekļu vāciņu
Šajā fotoattēlā redzami vīrišķā un sievišķā savienotāji, kas ir pilnībā savienoti ar melnu PVC putekļu vāciņu, kas uzstādīts virs kabeļa ieejas vīrišķajā pusē. Putekļu vāciņš nodrošina papildu aizsardzību pret netīrumiem un mitrumu uzglabāšanas laikā vai atvienojot, saglabājot skrūvju spailes un blīvējuma integritāti. M12 × 1,0 metāla vītnes ir pilnībā ieslēgtas; melnie PVC korpusi atbilst vāciņa materiālam, lai nodrošinātu vienmērīgu izskatu. Vāciņš ir piesiets pie savienotāja korpusa, lai novērstu zudumu. Šis attēls apstiprina visu komponentu pareizu montāžu pirms uzstādīšanas uz lauka.

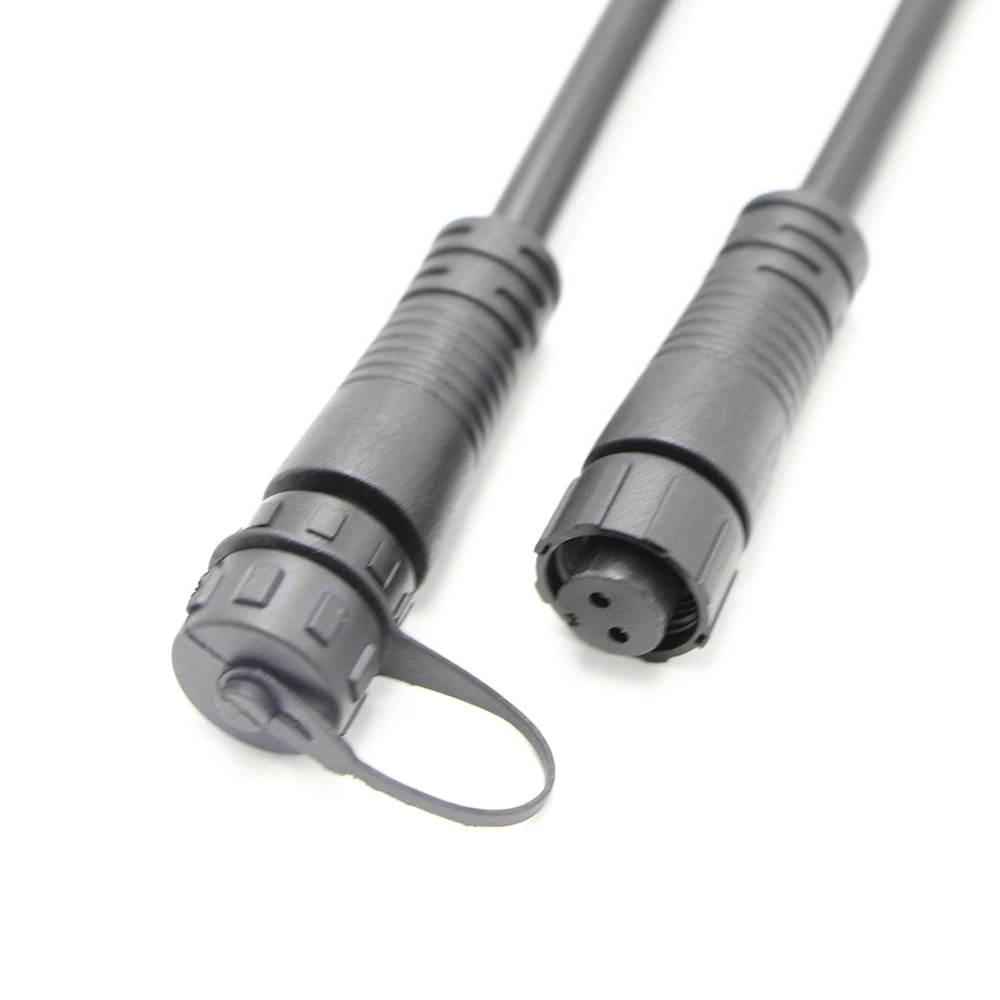

Vīrietis un sieviete šķirti
Šajā fotoattēlā redzams spraudnis (pa kreisi) ar uzstādītu putekļu vāciņu un atdalīts kontaktligzda (pa labi). Vāciņš pilnībā nosedz ārējo vītni un kontaktu laukumu, norādot uz tā aizsargfunkciju, kad savienotājs nav savienots. Sieviešu ligzdā ir skaidri redzama tā iekšējā vītne un kontaktligzda. Abi M12 × 1,0 metāla vītnes ir no niķelēta misiņa. Vāciņš ir uzspiežams ar vieglu berzes rokturi – nav nepieciešami instrumenti. Šis attēls kalpo kā vizuāla atsauce uzglabāšanas un apstrādes procedūrām pirms sistēmas integrācijas.
FAQ
Populāri tagi: m12 7 kontaktu lauka vadu ūdensizturīgs savienotājs ip67, Ķīna m12 7 kontaktu lauka vadu ūdensizturīgs savienotājs ip67 ražotāji, piegādātāji, rūpnīca
