M12 2-6 tapa

M12 lieljaudas -T- tipa savienotājs ir paredzēts lietojumiem, kuros nepieciešams lielāks kabeļu izmērs un lielāka mehāniskā izturība, tostarp elektriskajiem transportlīdzekļiem un elektroenerģijas sadales sistēmām. Atbalsta 2 līdz 6 kontaktu konfigurācijas, tam ir pastiprināta struktūra, kas ir saderīga ar FSM079 sērijas savienotājiem, un tā pieņem galvenos kabeļus ar ārējo diametru līdz 16,0 mm. Palielinātā kabeļa jauda padara to piemērotu biezākiem vadītājiem, ko izmanto EV uzlādes iekārtās, akumulatoru vadības sistēmās un papildu strāvas ķēdēs. Pārveidotais PVC vai gumijas korpuss nodrošina izturību prasīgās vidēs, savukārt IP67 aizsardzība un temperatūras veiktspēja no -20 grādiem līdz +85 grādiem nodrošina drošu darbību ārpus telpām un rūpnieciskos apstākļos. Kabeļu garumus, atzaru konfigurācijas un tapu piešķiršanu var pielāgot, lai atbilstu dažādām elektriskās un instalācijas prasībām.

Nosūtīt pieprasījumu

Dongguan Hejiaxin Technology Co., Ltd. ir viens no vadošajiem m12 2-6 pin t- tipa ūdensnecaurlaidīgu elektrisko transportlīdzekļu kabeļu komplektu ar 16 mm galveno kabeli ip67 ražotājiem un piegādātājiem Ķīnā. Lūdzu, nekautrējieties vairumtirdzniecībā šeit ražot izturīgus produktus, kas ražoti Ķīnā, un saņemiet cenrādi no mūsu rūpnīcas. Visi pielāgotie produkti ir ar augstu kvalitāti un konkurētspējīgu cenu.

Tehniskās specifikācijas

Parametrs	Specifikācija
Galvenais maksimālais kabeļa OD	16,0 mm
Nozaru saskaņošana	2-6 Tap
Temperatūras novērtējums	-20 grādi ~+85 grādi
Kontakta pretestība	<10mΩ
Ūdensizturīgs līmenis	IP67

Materiālu specifikācijas

Parametrs	Specifikācija
Materiāls	PVC, neilons
Kabelis	PVC, gumija

Produkta inženierijas rasējums

Dimensional Drawing

Atslēgu norādes no zīmējuma – kopējais garums 92mm, montāžas centri 50mm, paneļa izgriezums 21mm. Savienojuma vītnes profils 63 mm attālumā no atsauces, savienojuma uzgrieznis 20,5 mm šķērsām. Sieviešu kontaktligzdas dziļums 23 mm, paneļa -sānu izvirzījums 19 mm, ar 24,5 mm uzgriežņa platumu aizmugurējā galā. Visi izmēri milimetros. Ja nav norādīts citādi, tiek piemērota pielaides klase ISO 2768‑m. Vītne nav mūsu standarta M{15}sērija — pirms pasūtīšanas pārbaudiet savienojuma spraudņa specifikāciju. PDF/DWG ir pieejams, ja tas jāpārklāj uz esošā paneļa izkārtojuma. Pielāgotas modifikācijas pēc pieprasījuma – pastāstiet mums, kas neder.

Produkta detaļas

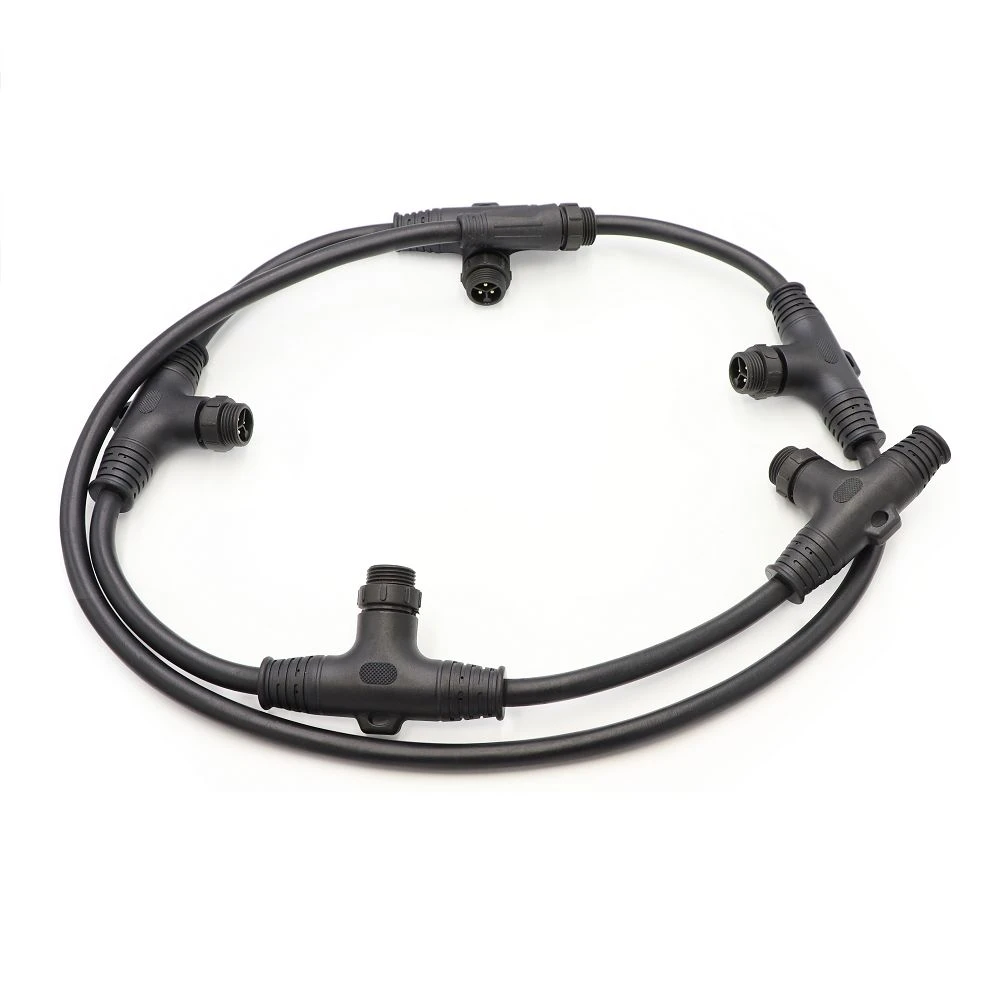

Pieci T-veida vītņu kabeļi, satīti (parādīts 3 kontaktu šķērsgriezums)

Šajā kadrā ir redzami pieci T-veida vītņu kabeļi, kas sakārtoti spolē, ar pusaugšējo leņķi, kas atklāj 3 kontaktu iekšējo kontaktu šķērsgriezumu. Spolēšana demonstrē kabeļa elastību – tas ir svarīgi, lai elektrisko transportlīdzekļu vadu komplektos būtu cieši novietots. Sekcijas skats arī ļauj ātri pārbaudīt izolācijas biezumu un atstatumu starp tapām pirms instalācijas integrēšanas.

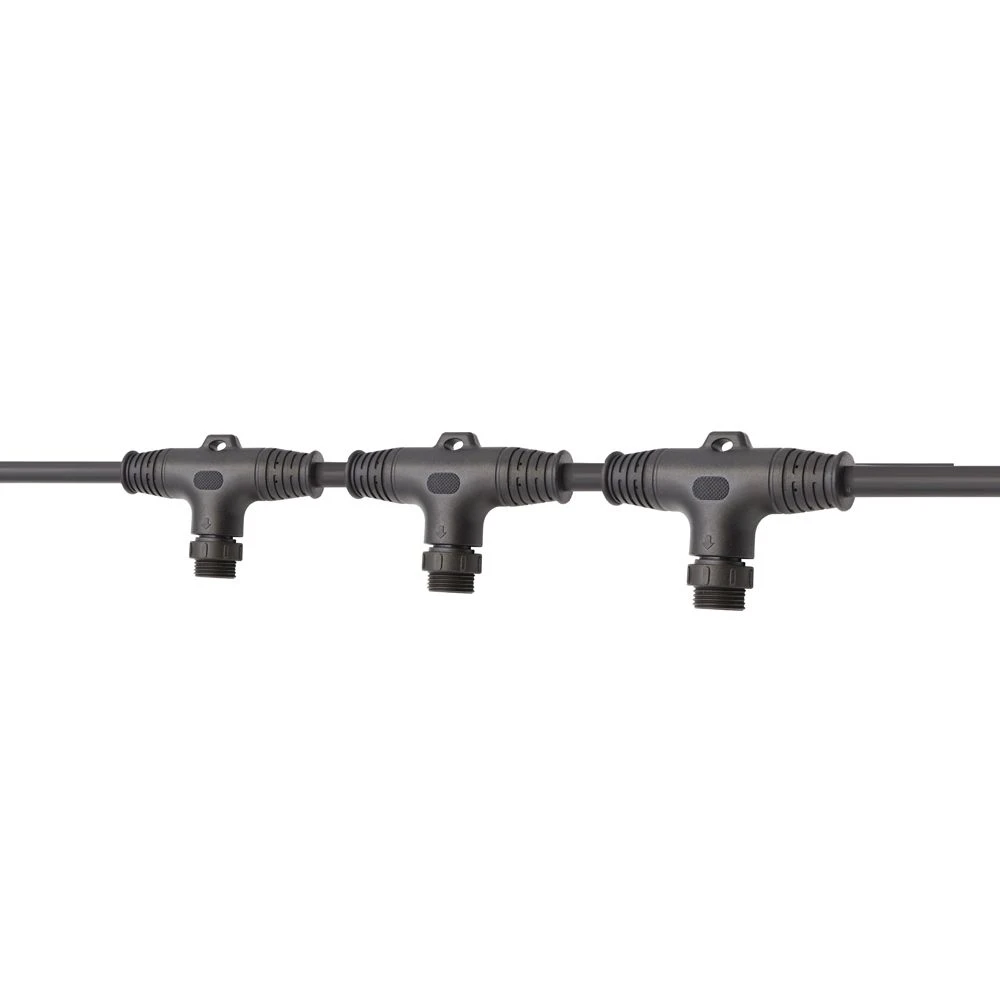

Trīs T-tipa sadalītāji sērijā (skats no sāniem, porti nav redzami)

Šajā sānu leņķa attēlā ir uzņemti trīs vienā līnijā savienoti T veida sadalītāji ar pieslēgvietām, kas vērstas prom no kameras, tāpēc savienojuma saskarnes nav redzamas. Tiešais izkārtojums ilustrē tipisku ķēdes konfigurāciju elektrisko transportlīdzekļu pārveidotiem kabeļu komplektiem, kur ir nepieciešami vairāki atzarojuma punkti gar vienu stumbru bez lielgabarīta sadales kārbām.
