M12 2-6 tapas T-tipa ūdensnecaurlaidīga akumulatora kabeļa komplekts robota kabeļa pārvaldībai, IP67

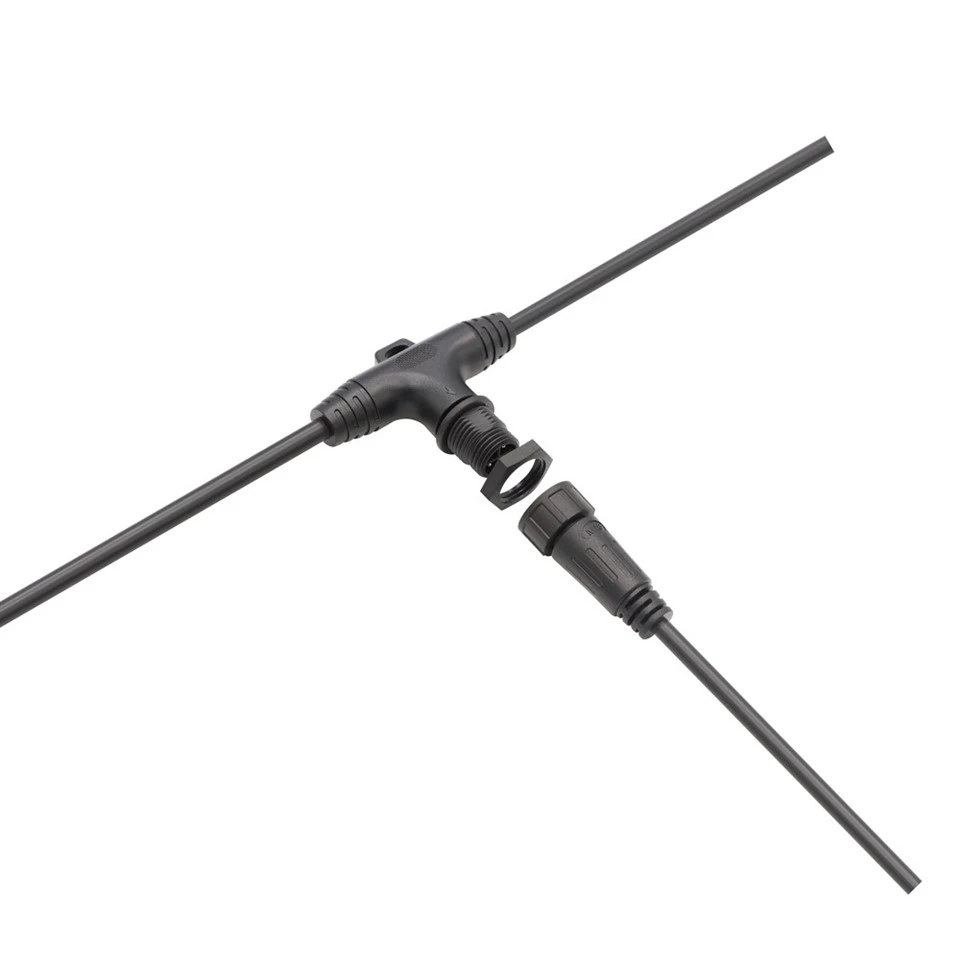

M12 2-6 Pin T-Type atzarojuma paneļa ūdensnecaurlaidīgais savienotājs ir trīs-virzienu šunta vadu komponents, kas īpaši izstrādāts āra sērijas elektroinstalācijām. Tā unikālā T-formas viens-no-diviem-struktūra ievērojami vienkāršo lauka vadu izkārtojumu, novēršot vajadzību pēc apjomīgām starpsavienojuma kārbām.
Tam ir izmantota standarta M12 × 1.0 vītņota bloķēšanas struktūra, kas savienota ar gumijas blīvēšanas paplāksnēm, nodrošinot stabilu IP67 putekļu un ūdens necaurlaidīgu veiktspēju, lai izturētu mitru, lietainu, apraktu un āra-atvērta gaisa darba vidi. Kontakti ir niķelēti{5}} misiņš ar zemu kontakta pretestību, stabilu vadītspēju un spēcīgu pretrūsas spēju. Viss korpuss ir izgatavots no stingra PVC, kam ir laba triecienizturība un plaša temperatūras pielāgošanās spēja, sākot no -20 grādiem līdz +85 grādiem.
Šis zaru sadalītājs tiek plaši izmantots āra ainavu apgaismojumā, dārza lampās, LED ielu apgaismojuma virtenēs, pārraudzības barošanas avotā un mazos rūpnieciskos sadalītajos vados. Pielāgotu kabeļa garumu, tapu skaitu un kabeļa cauruma iekšējo diametru var pielāgot atbilstoši jūsu faktiskajām konstrukcijas prasībām.

Nosūtīt pieprasījumu

Dongguan Hejiaxin Technology Co., Ltd. ir viens no vadošajiem m12 2-6 pin t- tipa ūdensnecaurlaidīgu akumulatora kabeļu komplektu ražotājiem un piegādātājiem, kas paredzēti robotu kabeļu pārvaldībai ip67 Ķīnā. Lūdzu, nekautrējieties vairumtirdzniecībā šeit ražot izturīgus produktus, kas ražoti Ķīnā, un saņemiet cenrādi no mūsu rūpnīcas. Visi pielāgotie produkti ir ar augstu kvalitāti un konkurētspējīgu cenu.

Tehniskās specifikācijas

Parametrs	Specifikācija
Sprieguma reitings	AC250V
Pašreizējais vērtējums	16A
Pārošanās cikli	1500 reizes
Maksimālais kabeļa OD	Mazāks vai vienāds ar 8,0 mm
Ķēdes struktūra	4 kodolu viens-divos-izejas T-tipa paralēlā ķēde
Kontakta pretestība	Mazāks vai vienāds ar 10 mΩ
Izolācijas pretestība	Lielāks vai vienāds ar 500MΩ pie DC 500V
Sprieguma izturība istabas temperatūrā	1,5 KV
Temperatūras novērtējums	-20 grādi ~+85 grādi
Ūdensizturīgs līmenis	IP67

Materiālu specifikācijas

Parametrs	Specifikācija
Stiepļu savienošanas materiāls	PVC / gumijas kabelis
Galvenais korpusa materiāls	PVC
Piespraudes kontakta materiāls	niķelēts{0}}misiņš
Blīvēšanas sastāvdaļas	Gumijas blīvgredzens un kabeļa blīvgredzens
Bloķēšanas uzgriežņa materiāls	PVC

Produkta inženierijas rasējums

Dimensional Drawing

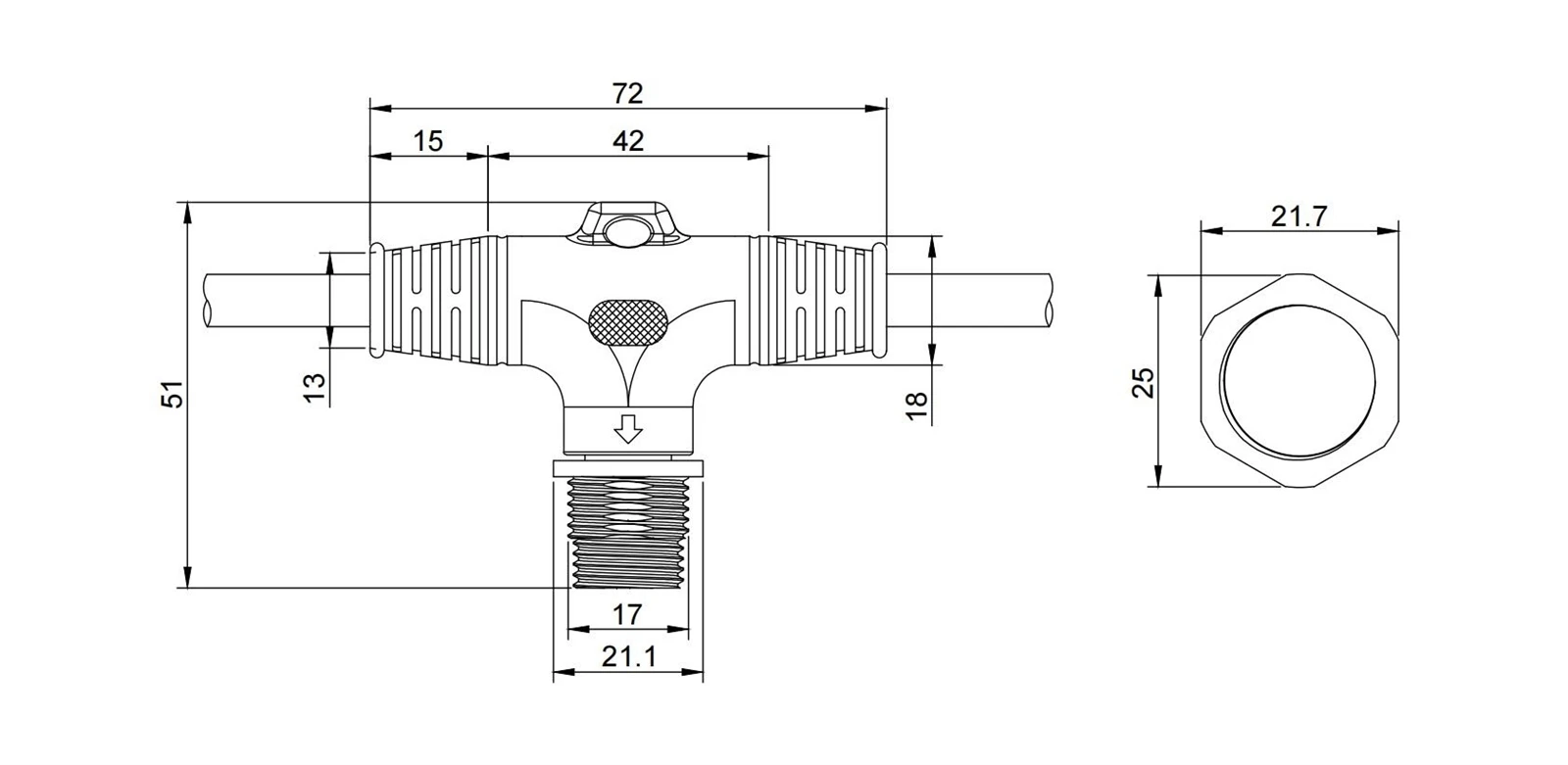

Šajā CAD izmēru zīmējumā ir reģistrēti visi T-tipa atzarojuma savienotāja galvenie mehāniskie izmēri. Kopējais horizontālais garums ir 72 mm, vertikālās vītnes daļas garums 21,1 mm, sešstūra fiksācijas uzgrieznis šķērsām 25 mm. Standarta M16 × 1.0 ārējā vītne nodrošina netraucētu saskaņošanu ar atbalsta kabeļa spraudņiem. Iebūvētā-kabeļa stiepes samazināšanas struktūra efektīvi novērš stieples pārrāvumus, ko izraisa vilkšana un ilgstošas{10}}vibrācijas. Visas izmēru pielaides atbilst ISO 2768-m standartam. PDF un DWG inženiertehniskie rasējumi ir pieejami pēc pieprasījuma. Mēs atbalstām pielāgotas modifikācijas korpusa garumam, vītnes izmēram un kabeļa ieejas izmēram, lai tas atbilstu jūsu paneļa biezumam un elektroinstalācijas izkārtojumam.

Produkta detaļas

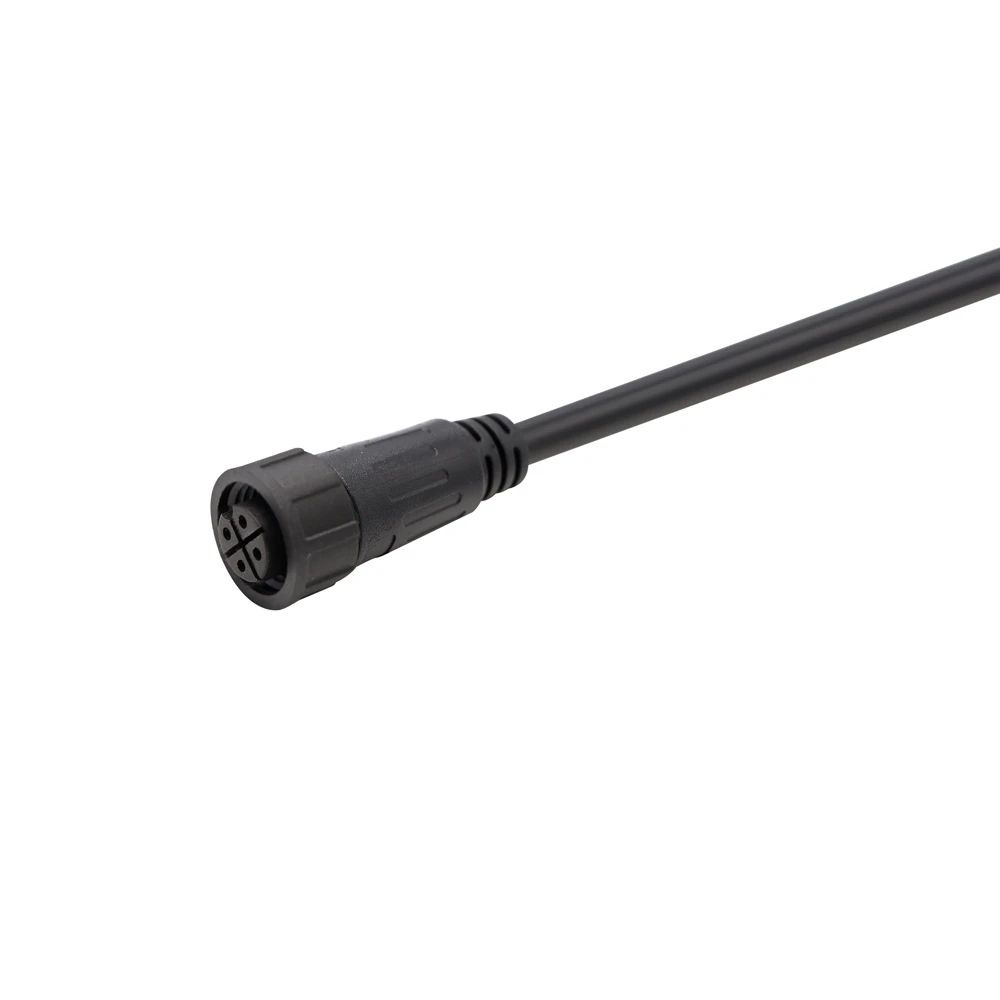

Šajā fotoattēlā ir redzams atbalsta kabeļa spraudnis ar integrētu injekcijas PVC korpusu. Vairāku-slāņu iekšējā gumijas starplika cieši nostiprina ārējo kabeļa apvalku, veidojot uzticamu ūdensnecaurlaidīgu blīvējumu. 4 caurumu kontakta dobums lieliski izlīdzinās ar T savienotāja vīrišķo spaili, lai nodrošinātu ērtu sērijveida pagarinājuma vadu.

PVC sešstūra bloķēšanas uzgriežņa piederums

Šajā neatkarīgajā attēlā redzams atbilstošs sešstūra fiksācijas uzgrieznis M16 T savienotājam. Tas sadarbojas ar ārējo vītni, lai saspiestu blīvēšanas paplāksnes un cieši nobloķētu visu komplektu. Melns PVC materiāls atbilst galvenajam korpusam, ar lielisku izolāciju un āra pretnovecošanās veiktspēju.
